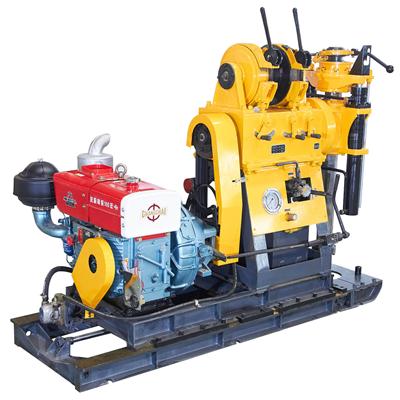

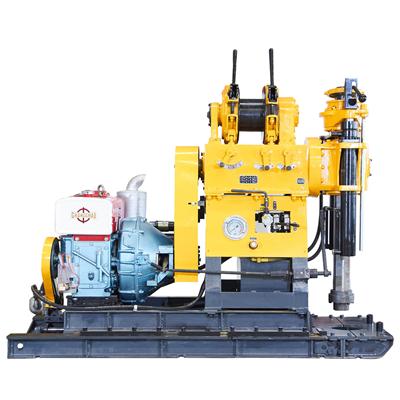

XY-2B立轴式岩芯钻机
XY-2B型钻机为液压给进立轴式钻机，可以选配柴油机或电动机作为动力。本钻机主要用于固体矿床的金刚石钻进和硬质合金钻进。同时也可以用于工程地质勘探钻进及基桩孔钻进。
一 钻机特点：
1 机械传动结构紧凑，重量轻，回转器的立轴直径大，支承距大，钻机刚性好。大通孔直径立轴配以六方主动钻杆，保证扭矩的传递。
2 钻机具有较高转速和合理的转速范围，能满足小口径金刚石钻进，大口径硬质合钻进和各工程孔的钻进。
3 液压系统在控制给进过程中，即可调节给进压力，又可调节给进速度，以适应各种不同地层钻进的需要。
4 配有孔底压力指示器，便于掌握钻进压力。
5 选用汽车的变速器及离合器，通用化好，变于维修。
6 操纵集中，使用方便。
二 技术规格：
基本参数 | 钻进深度 | Ф76mm | 300m | |
Ф219mm | 150m | |||
Ф500mm | 50m | |||
钻杆直径 | 50,60mm | |||
钻孔倾角 | 70°-90° | |||
回转器 | 正转 | 70,146,179,267,370, | ||
反转 | 62,157r/min | |||
立轴给进行程 | 550mm | |||
立轴提升能力 | 68KN | |||
立轴给进能力 | 46KN | |||
立轴最大输出转矩 | 2550Nm | |||
卷扬机 | 提升速度 | 0.64,1.33,2.44m/s | ||
提升力 | 25,15,7.5KN | |||
钢丝绳直径 | 15mm | |||
卷筒直径 | 200mm | |||
抱闸直径 | 350mm | |||
闸带宽度 | 74mm | |||
钻机移动装置 | 移机行程 | 420mm | ||
离开孔口距离 | 300mm | |||
油泵 | 型号 | CBW-E320 | ||
额定压力 | 8Mpa | |||
流量 | 40L/min | |||
动力机 | 柴油机(N458Q) | 额定功率 | 24.6KW | |
额定转速 | 1800r/min | |||
电动机(Y180L-4) | 额定功率 | 22KW | ||
额定转速 | 1450r/min | |||
外形尺寸（长*宽*高） | 2500*1100*1700mm | |||
钻机重量 | 配备柴油机 | 1550kg | ||
配备电动机 | 1450kg | |||
